安全传输层协议（TLS）全貌解析

一、协议概述

安全传输层协议（Transport Layer Security，简称TLS）是一种密码学协议，旨在为两个通信应用程序之间提供保密性和数据完整性。TLS是SSL（Secure Sockets Layer）协议的继承者，由IETF标准化，目前最新版本为TLS 1.3（RFC 8446，已被RFC 9846更新）。

TLS协议位于传输层（如TCP）与应用层之间，有时被称为”第6.5层协议”。它的设计目标是：认证（服务器端强制认证，客户端可选）、机密性（数据仅对通信端点可见）和完整性（数据不可被篡改而不被察觉）。即便攻击者完全控制网络，这些安全属性也应得到保障。

TLS最大的优势之一是独立于应用协议，HTTP（变为HTTPS）、SMTP、VPN等都可以透明地建立在TLS之上。TLS协议由两个主要组件构成：记录协议和握手协议。

二、TLS记录协议（Record Protocol）

记录协议是TLS的底层传输模块，位于可靠的传输协议（如TCP）之上，负责对上层数据进行封装、加密和完整性保护。记录协议的工作流程为：从高层接收数据 → 分片（每片不超过2^14字节即16KB）→ 可选的压缩（TLS 1.3已移除）→ 计算MAC并加密 → 添加头部 → 通过TCP发送。

2.1 明文记录（TLSPlaintext）

在握手早期，记录以明文形式传输，其结构如下：

字段名长度（字节）类型描述
type1ContentType内容类型。22=握手，23=应用数据，21=告警，20=变更密码规范（仅兼容性）
legacy_record_version2ProtocolVersionTLS 1.3中固定为0x0303（TLS 1.2版本号），仅用于向下兼容
length2uint16后续fragment字段的长度，最大值16384字节（2^14）
fragment可变（≤16KB）opaque实际负载数据，可以是握手消息、应用数据或告警信息的明文片段

2.2 密文记录（TLSCiphertext）

密钥协商完成后，所有记录都被加密传输，其结构如下：

字段名长度（字节）类型描述
opaque_type1ContentTypeTLS 1.3中恒为23（application_data），真实的内容类型被加密隐藏在负载内部
legacy_record_version2ProtocolVersion固定为0x0303
length2uint16后续encrypted_record字段的长度
encrypted_record可变opaque使用AEAD算法（如AES-GCM）加密后的数据，包含密文和认证标签，解密后才能还原真实内容类型

2.3 内容类型枚举

值常量名描述
20change_cipher_spec变更密码规范（TLS 1.3中已废弃，仅用于兼容性）
21alert告警消息
22handshake握手消息
23application_data应用数据

三、TLS握手协议（Handshake Protocol）

握手协议是TLS中最复杂的部分，负责对通信双方进行身份认证、协商加密算法和生成共享密钥。所有握手消息都遵循统一的头部格式：

3.1 握手消息通用头部

字段名长度（字节）类型描述
msg_type1HandshakeType握手消息类型（见下方各消息的具体值）
length3uint24后续消息体的长度
body可变opaque消息的具体内容，格式因msg_type而异

3.2 握手消息类型枚举

值常量名描述
1client_hello客户端发起握手
2server_hello服务器响应
4new_session_ticket新会话票据（用于恢复）
8encrypted_extensions加密扩展（TLS 1.3新增）
11certificate证书消息
13certificate_request请求客户端证书
15certificate_verify证书验证签名
20finished握手完成确认
24key_update密钥更新（TLS 1.3新增）
25message_hash消息哈希（TLS 1.3内部使用）

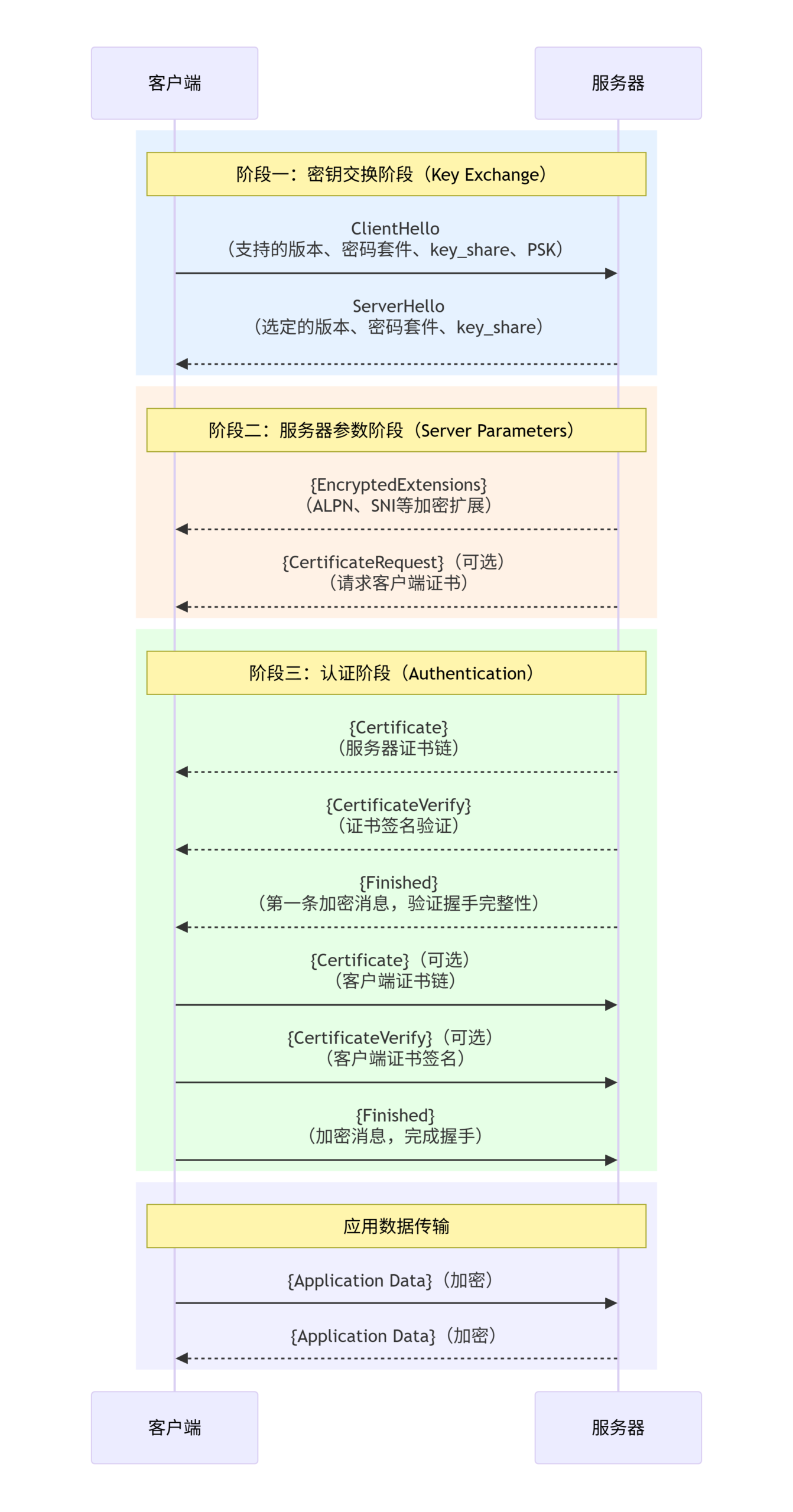

3.3 握手流程渲染图

完整的TLS 1.3握手可以清晰地分为三个阶段，如下图所示：

图例说明：{...} 表示消息已加密。从 EncryptedExtensions 开始到 Finished 的所有消息都已使用握手密钥加密传输。

四、握手消息字段详解

4.1 ClientHello 消息（msg_type = 1）

ClientHello是握手发起的第一条消息，客户端在此声明其能力和偏好。

字段名长度（字节）类型描述
legacy_version2ProtocolVersion固定为0x0303（TLS 1.2），实际版本在supported_versions扩展中协商
random32opaque客户端生成的32字节随机数，用于密钥派生和防重放攻击
legacy_session_id1 + 可变（≤32）opaque兼容旧版会话恢复，TLS 1.3中若无可用ID则生成32字节不可预测值
cipher_suites2 + 可变uint16数组客户端支持的加密套件列表，按优先级降序排列。如0x1301=TLS_AES_128_GCM_SHA256
legacy_compression_methods1 + 可变uint8数组TLS 1.3中必须只包含0x00（null压缩），不支持压缩功能
extensions2 + 可变Extension数组核心扩展区，包含supported_versions、key_share、pre_shared_key等

ClientHello中的关键扩展：

扩展名称类型值作用
supported_versions0x002B客户端列出所有支持的TLS版本
key_share0x0033携带(EC)DHE临时公钥，用于前向保密密钥交换
pre_shared_key0x0029PSK身份列表和绑定器，用于会话恢复（必须放在最后）
psk_key_exchange_modes0x002D声明PSK支持的交换模式（仅PSK或PSK+DHE）
signature_algorithms0x000D声明支持的签名算法（如rsa_pss_rsae_sha256）
supported_groups0x000A声明支持的椭圆曲线和有限域群组

4.2 ServerHello 消息（msg_type = 2）

服务器对ClientHello的响应，确认选定的参数。

字段名长度（字节）类型描述
legacy_version2ProtocolVersion固定为0x0303
random32opaque服务器生成的32字节随机数，最后8字节可用于版本降级防护（SCSV）
legacy_session_id_echo1 + 可变（≤32）opaque必须原样回显客户端发来的legacy_session_id
cipher_suite2uint16服务器从客户端列表中选择的一个加密套件
legacy_compression_method1uint8固定为0（null压缩）
extensions2 + 可变Extension数组必须包含key_share扩展，也可包含pre_shared_key等

4.3 EncryptedExtensions 消息（msg_type = 8）

服务器发送的已加密扩展，包含了在密钥交换后协商且需要保密的扩展信息。

字段名长度（字节）类型描述
extensions2 + 可变Extension数组加密传输的扩展，如server_name（用于SNI）、alpn（应用层协议协商）等

此消息在TLS 1.3中为新增，将之前版本中明文传输的扩展移入加密通道，显著增强了隐私保护。

4.4 CertificateRequest 消息（msg_type = 13，可选）

当服务器希望客户端提供证书进行身份认证时发送。

字段名长度（字节）类型描述
certificate_request_context1 + 可变opaque上下文标识符，服务器用于匹配证书请求和响应
extensions2 + 可变Extension数组指定可接受的证书参数，如signature_algorithms、authorized_keys等

4.5 Certificate 消息（msg_type = 11）

用于发送终端（通常是服务器，也可是客户端）的X.509数字证书链。

字段名长度（字节）类型描述
certificate_request_context1 + 可变opaque若响应CertificateRequest则原样回显，否则为空（0长度）
certificate_list3 + 可变CertificateEntry数组一个或多个X.509 DER格式证书组成的证书链
extensions2 + 可变Extension数组应用于整个证书链的扩展，如OCSP Stapling（status_request）

CertificateEntry内部结构：

字段名长度（字节）类型描述
cert_data3 + 可变opaqueX.509 DER编码的单个证书
extensions2 + 可变Extension数组该证书的扩展

4.6 CertificateVerify 消息（msg_type = 15）

使用证书对应的私钥对整个握手消息的哈希值进行签名，证明拥有该证书。

字段名长度（字节）类型描述
algorithm2SignatureScheme签名算法，如0x0804=rsa_pss_rsae_sha256，0x0805=rsa_pss_rsae_sha384
signature2 + 可变opaque数字签名值，签名覆盖整个握手过程的哈希（Transcript-Hash）

常见签名算法值：

值算法名称描述
0x0401rsa_pkcs1_sha256RSA PKCS#1 v1.5 + SHA-256（TLS 1.3中已废弃）
0x0804rsa_pss_rsae_sha256RSASSA-PSS + SHA-256
0x0805rsa_pss_rsae_sha384RSASSA-PSS + SHA-384
0x0806rsa_pss_rsae_sha512RSASSA-PSS + SHA-512
0x0603ecdsa_secp256r1_sha256ECDSA + SHA-256
0x0807ed25519Ed25519签名
0x0808ed448Ed448签名

4.7 Finished 消息（msg_type = 20）

这是握手过程中第一条使用当前密钥加密发送的消息，用于验证握手过程未被篡改，并提供密钥确认。

字段名长度（字节）类型描述
verify_data可变（32或48）opaque基于所有握手消息计算的验证数据，长度取决于哈希算法（SHA-256为32字节，SHA-384为48字节）

verify_data的计算方式为：

verify_data = HMAC_Hash(Secret, Transcript-Hash)

其中 Secret 是当前阶段的流量密钥，Transcript-Hash 是累积的所有握手消息的哈希值。

五、告警协议（Alert Protocol）

告警协议用于在通信过程中传递错误或警告信号，作为记录层type=21的fragment内容。

字段名长度（字节）类型描述
level1AlertLevel1=警告（Warning），2=致命（Fatal）。致命告警导致连接立即终止
description1AlertDescription具体告警类型，详见下表

常见告警描述值：

值常量名描述
10unexpected_message收到意外消息
20bad_record_macMAC校验失败
21decryption_failed解密失败（已废弃）
22record_overflow记录长度溢出
40handshake_failure握手失败
42bad_certificate证书损坏
43bad_certificate证书过期（注意：此描述值实际为43）
44decode_error解码错误
46certificate_unknown证书未知
47illegal_parameter非法参数
86internal_error内部错误
116missing_extension缺少必需扩展

六、扩展机制（Extensions）

扩展机制是TLS 1.3灵活性的核心基础，所有扩展使用统一的数据结构：

字段名长度（字节）类型描述
extension_type2ExtensionTypeIANA注册的扩展类型标识符
extension_data2 + 可变opaque扩展的具体数据，格式由extension_type决定

6.1 supported_versions 扩展（0x002B）

用于TLS 1.3真正的版本协商。

位置字段长度描述
ClientHelloversions2 + 可变客户端支持的所有版本列表，如{0x0303, 0x0304}
ServerHelloselected_version2服务器选择的版本，如0x0304（TLS 1.3）

6.2 key_share 扩展（0x0033）

携带(EC)DHE临时公钥，是提供前向保密的核心。

struct {
    NamedGroup group;           // 群组标识，如 secp256r1(0x0017)
    opaque key_exchange<1..2^16-1>;  // 公钥数据
} KeyShareEntry;
字段描述
ClientHello客户端可提供多个KeyShareEntry（每个支持的群组一个）
ServerHello服务器从客户端提供的列表中选择一个群组，回复对应的公钥
HelloRetryRequest若客户端未提供服务器支持的群组，服务器可要求客户端重试

常见命名群组值：

值群组名称描述
0x0017secp256r1NIST P-256椭圆曲线
0x0018secp384r1NIST P-384椭圆曲线
0x0019secp521r1NIST P-521椭圆曲线
0x001Dx25519Curve25519（推荐，高性能）
0x001Ex448Curve448
0x0100ffdhe2048有限域DH 2048位
0x0101ffdhe3072有限域DH 3072位

6.3 pre_shared_key 扩展（0x0029）

用于PSK身份认证和会话恢复。重要规则：在ClientHello中，此扩展必须放在最后。

struct {
    opaque identity<1..2^16-1>;      // PSK身份标识
    uint32 obfuscated_ticket_age;    // 混淆后的票据年龄（用于防重放）
} PskIdentity;

struct {
    PskIdentity identities<7..2^16-1>;  // PSK身份列表
    PskBinderEntry binders<33..2^16-1>; // 绑定器列表，用于验证PSK真实性
} OfferedPsks;

6.4 psk_key_exchange_modes 扩展（0x002D）

声明客户端在使用PSK时支持的密钥交换模式。

值模式名称描述
0psk_ke仅使用PSK，不使用(EC)DHE（不提供前向保密）
1psk_dhe_kePSK与(EC)DHE结合使用（提供前向保密，推荐）

规则：若提供了pre_shared_key扩展，则必须同时提供此扩展。服务器不得选择客户端未声明的模式。

6.5 signature_algorithms 扩展（0x000D）

声明支持的数字签名算法，用于证书验证。

字段长度描述
supported_signature_algorithms2 + 可变SignatureScheme值列表，按优先级降序排列

6.6 supported_groups 扩展（0x000A）

声明支持的椭圆曲线和有限域群组，用于ECDHE和DHE密钥交换。

字段长度描述
supported_groups2 + 可变NamedGroup值列表，按优先级降序排列

七、密钥派生与计算（Key Derivation）

TLS 1.3的密钥派生系统基于HKDF（HMAC-based Extract-and-Expand Key Derivation Function），整个派生过程像一条严密的生产线，逐级生产出不同用途的密钥。

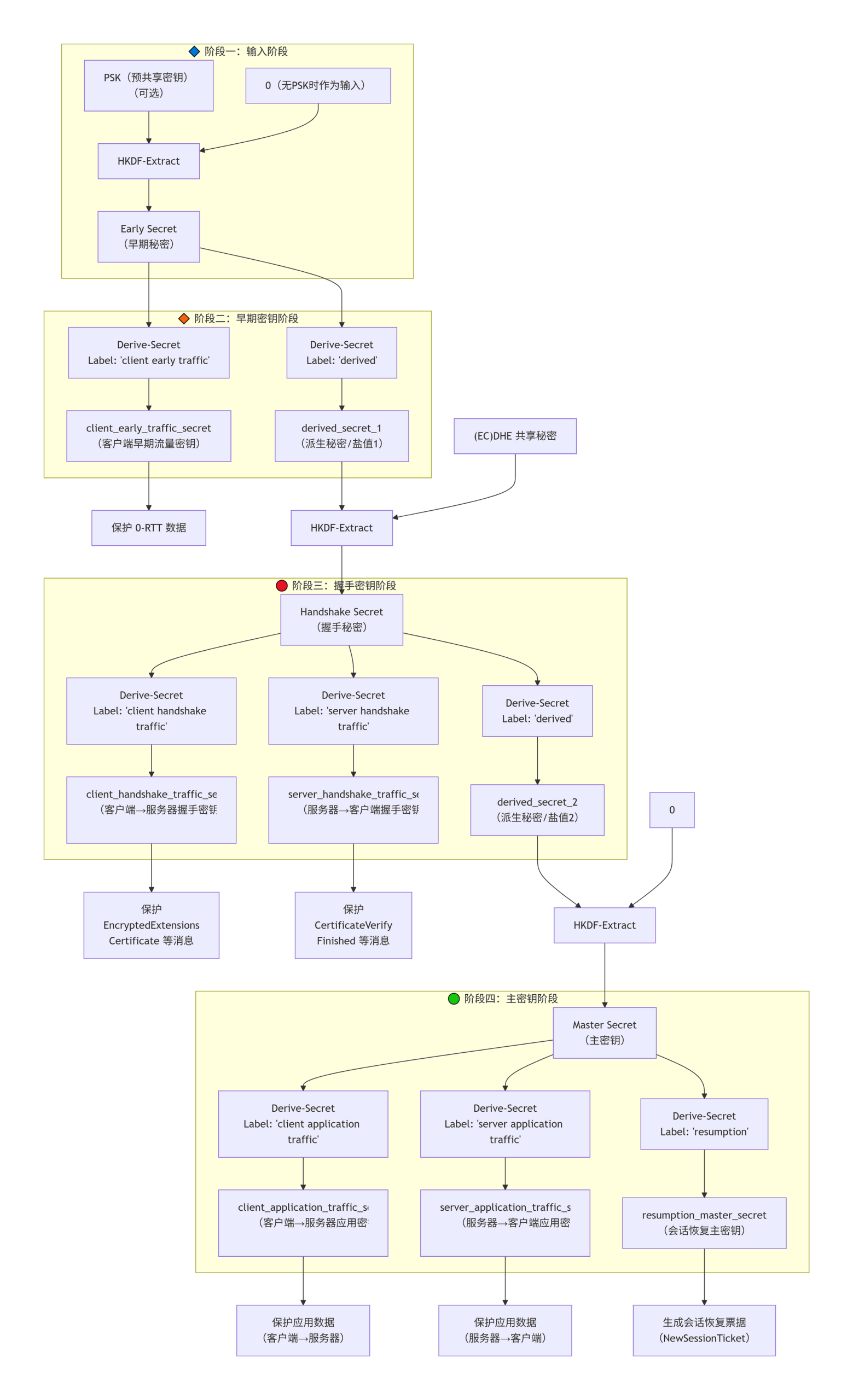

7.1 密钥派生流程图

7.1.1 密钥派生阶段说明表

阶段输入核心操作输出用途
阶段一：输入PSK（或0）HKDF-ExtractEarly Secret早期秘密，作为后续派生的根
阶段二：早期密钥Early SecretDerive-Secretclient_early_traffic_secret保护0-RTT数据
Early SecretDerive-Secretderived_secret_1作为盐值输入下一阶段
阶段三：握手密钥derived_secret_1 + (EC)DHEHKDF-ExtractHandshake Secret握手秘密，作为后续派生的根
Handshake SecretDerive-Secretclient_handshake_traffic_secret保护客户端发送的握手消息
Handshake SecretDerive-Secretserver_handshake_traffic_secret保护服务器发送的握手消息
Handshake SecretDerive-Secretderived_secret_2作为盐值输入下一阶段
阶段四：主密钥derived_secret_2 + 0HKDF-ExtractMaster Secret主密钥，作为应用密钥的根
Master SecretDerive-Secretclient_application_traffic_secret_0保护客户端发送的应用数据
Master SecretDerive-Secretserver_application_traffic_secret_0保护服务器发送的应用数据
Master SecretDerive-Secretresumption_master_secret生成NewSessionTicket用于会话恢复

7.1.2 流量密钥派生公式表

在实际加密通信时，每个阶段的traffic_secret会被进一步展开为具体的加密密钥和IV：

密钥类型派生公式说明
[sender]_write_keyHKDF-Expand-Label(Secret, "key", "", key_length)对称加密密钥
[sender]_write_ivHKDF-Expand-Label(Secret, "iv", "", iv_length)初始化向量
密钥更新HKDF-Expand-Label(Secret_old, "traffic upd", "", Hash.length)新密钥由旧密钥派生

其中 Secret 根据阶段选择：

  • 握手阶段：client_handshake_traffic_secret 或 server_handshake_traffic_secret
  • 应用阶段：client_application_traffic_secret_0 或 server_application_traffic_secret_0

7.1.3 关键函数说明

函数全称作用
HKDF-ExtractHMAC-based Extract-and-Expand Key Derivation Function – Extract从输入材料中提取出固定长度的伪随机密钥，将熵集中化
Derive-SecretHKDF-Expand-Label 的封装使用特定的标签（Label）从现有秘密派生出新的秘密，确保不同用途的密钥相互独立
HKDF-Expand-LabelHKDF-Expand with Label在HKDF-Expand基础上加入”标签”和”上下文”，实现结构化派生，是TLS 1.3中所有密钥派生的原子操作

Derive-Secret 的完整定义：

Derive-Secret(Secret, Label, Messages) =
    HKDF-Expand-Label(Secret, Label, Transcript-Hash(Messages), Hash.length)

其中 Transcript-Hash(Messages) 是截至当前所有握手消息的累积哈希值，这使得密钥与握手上下文绑定，防止重放和降级攻击。

7.2 流量密钥计算

最终用于加密记录层的密钥和初始化向量（IV）由对应阶段的Secret通过HKDF-Expand-Label函数派生：

密钥类型派生公式长度
写密钥（Write Key）HKDF-Expand-Label(Secret, "key", "", key_length)由密码套件决定（如AES-128为16字节）
写IV（Write IV）HKDF-Expand-Label(Secret, "iv", "", iv_length)由密码套件决定（如AES-GCM为12字节）

密钥更新机制：当需要更新密钥时，新密钥由旧密钥派生：

application_traffic_secret_N+1 = HKDF-Expand-Label(
    application_traffic_secret_N,
    "traffic upd",
    "",
    Hash.length
)

7.3 密钥派生阶段说明

阶段输入输出用途
早期密钥（Early Secret）PSK（可选）或0client_early_traffic_secret保护0-RTT数据；若未使用PSK，输入为0
握手密钥（Handshake Secret）早期密钥派生结果 + (EC)DHE共享秘密client_handshake_traffic_secret
server_handshake_traffic_secret		保护EncryptedExtensions、Certificate等握手消息
主密钥（Master Secret）握手密钥派生结果 + 0client_application_traffic_secret_0
server_application_traffic_secret_0
resumption_master_secret		保护应用数据；生成会话恢复票据

八、TLS 1.3 vs TLS 1.2 关键差异

特性TLS 1.2TLS 1.3
握手延迟2-RTT（完整握手）1-RTT（完整握手），0-RTT（恢复）
前向保密可选，RSA密钥交换不提供强制，仅支持(EC)DHE和PSK+DHE
密码套件多种AEAD和非AEAD算法（CBC模式）仅AEAD（AES-GCM、ChaCha20-Poly1305）
证书加密明文传输（隐私风险）加密传输（增强了隐私保护）
ChangeCipherSpec独立消息已移除（仅用于兼容性）
压缩支持（有安全风险）不支持
签名算法支持多种（包括SHA-1）禁用SHA-1和RSA PKCS#1 v1.5
扩展灵活性有限高度灵活，大量使用扩展
密钥更新流程复杂简化的KeyUpdate消息
会话恢复Session ID/Session Ticket简化的PSK + 票据机制

九、安全影响与挑战

TLS 1.3的前向保密特性在提升安全性的同时，也给企业网络安全监控带来了挑战。传统的被动解密技术（依赖保存的私钥解密历史流量）在TLS 1.3中不再有效，因为每个会话的密钥都是临时生成的。企业需要采用替代方案来维持网络可见性，如端点日志收集、中间代理等，但这些方案各有局限。

此外，0-RTT模式虽然大幅减少了连接延迟，但由于数据在完成完整握手前就已发送，存在重放攻击风险，应用程序在使用0-RTT时需要采取适当的防护措施。

十、总结

TLS 1.3通过精妙的分层架构、严格的握手流程、基于HKDF的密钥派生系统和灵活的扩展机制，为互联网通信提供了坚实的安全底座。从记录层的加密封装，到握手阶段的复杂协商，再到不同密钥阶段的隔离设计，TLS 1.3在安全性、性能和隐私保护方面树立了新的标杆。其主要改进——强制前向保密、加密握手信息、精简密码套件——代表了密码协议设计的前沿方向，也为后量子时代的密码升级奠定了坚实基础。
